視覺系統：高速CCD視覺定位系統
激光器等級：Class IV
激光器波長：355nm
最大掃描范圍：Max 350mm*450mm
適用 PCB &FPC 厚度：< 1.5mm
產品介紹/
Product introduction

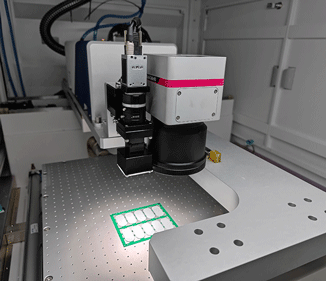

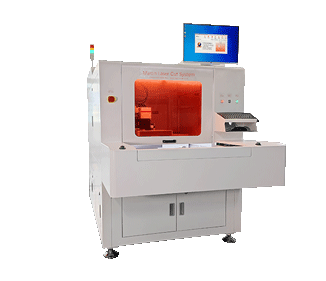

Martin MicroCut 1000系統，是Martin離線激光分板設備，可明顯提高對PCB分板的控制能力，
確保精密、貴重元器件、焊錫連接、敏感基板不會在分板過程中承受機械應力沖擊；確保在分板加工時免遭受
粉塵污染；同時，該設備凸顯Martin激光分板技術的優勢，更好地利用寶貴的拼板空間，切割縫及元器件之間 的間距
可以做到很小，元器件可以更緊靠板邊緣布置，電路板可以做的更小、更輕。
產品特點/
Product characteristics
產品參數/
Product parameter
| 工作模式 | 離線型 | 軟件版本 | Basic/Professional/Customized |
| 切割路徑 | 直線、曲線、圓弧 | 視覺系統 | 高速CCD視覺定位系統 |
| 激光器等級 | Class IV | 激光器功率 | 標配15W（選配20W/25W/35W/55W） |
| 激光器波長 | 355nm | 冷卻方式 | 水冷卻系統 |
| 切割精度 | 士50µm | 工作臺數量 | 雙工作臺 |
| 最大掃描范圍 | Max 350mm*450mm | 適用切割材料 | 軟板／軟硬結合板 |
| 適用 PCB &FPC 厚度 | < 1.5mm | 電路板／軌道傳輸高度 | 900 士 25 mm |
| 驅動方式 | 伺服電機驅動 | 操作系統 | Win7 /Win10操作系統 |
| 接收數據格式 | Gerber, X-Gerber, DXF, HP GL, Sieb & Meier, Excellon | 通訊接口 | SMEMA通訊接口 |
| 數據處理 | 備份、還原、分享、整合數據 | 氣源 | 0.6Mpa |
| 電壓 | 220V，50HZ,1Ph | 最大功率 | 2500W |
| 氣源 | 4-6 bar | 環境溫度 | 15°C-35°C |
| 濕度 | < 60 % | 煙氣凈化 | 煙氣凈化器 |
| 吸煙管尺寸 | 上吸34mm/38mm下吸150mm | 外觀尺寸 | 1204Wx2071Dx1584H(mm) |
| 重量 | 930KG | 選配 | MES系統對接 |
